Модульные леса CUPLOK

Инструкция по сборке

Хотите узнать стоимость аренды?

Универсальность

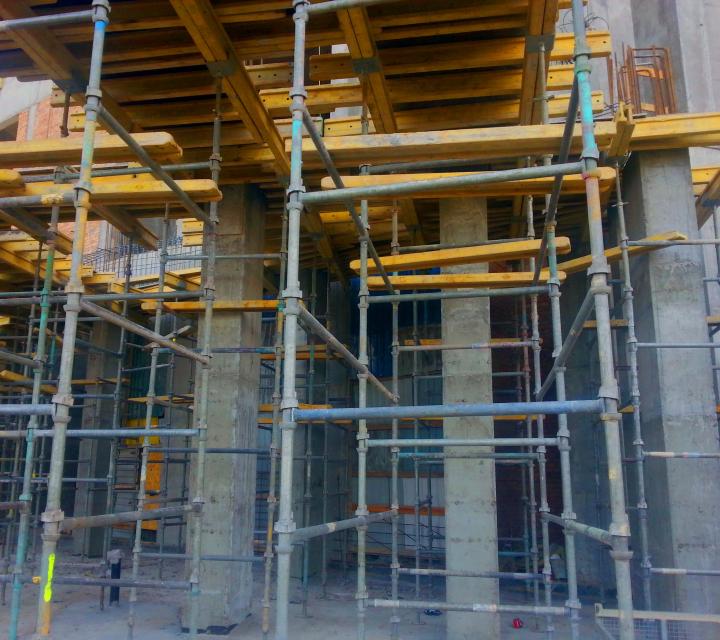

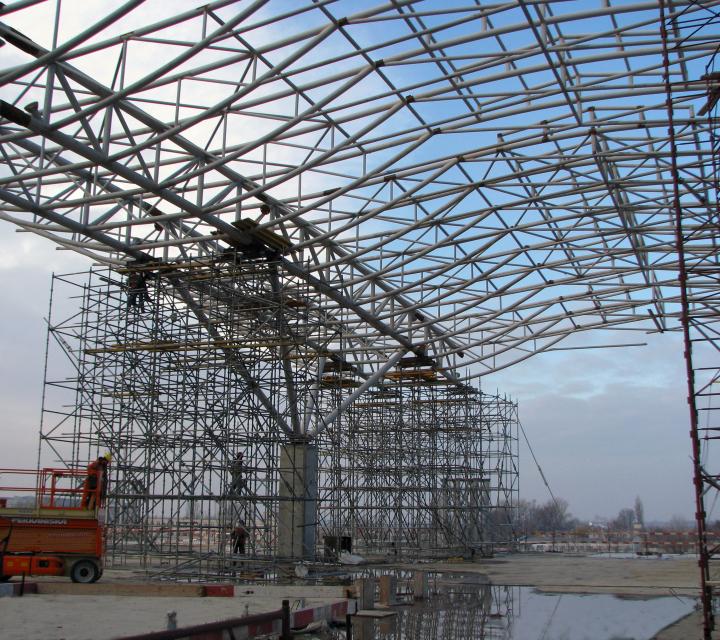

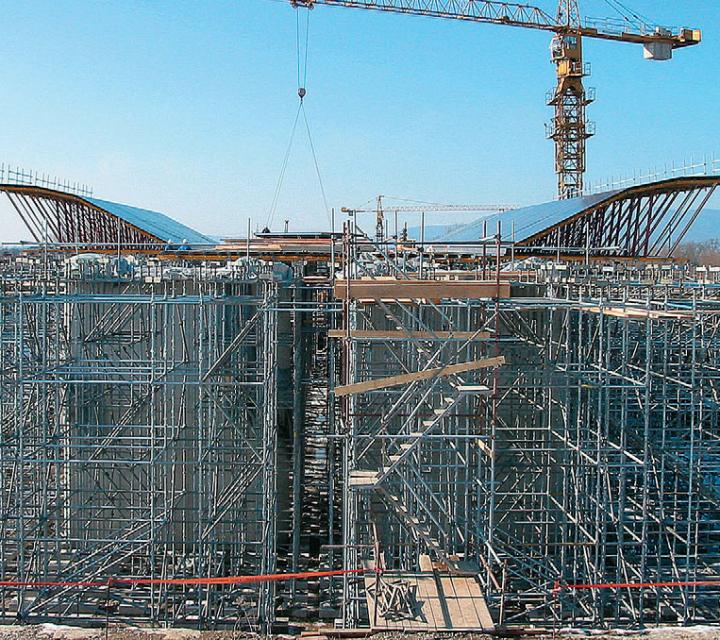

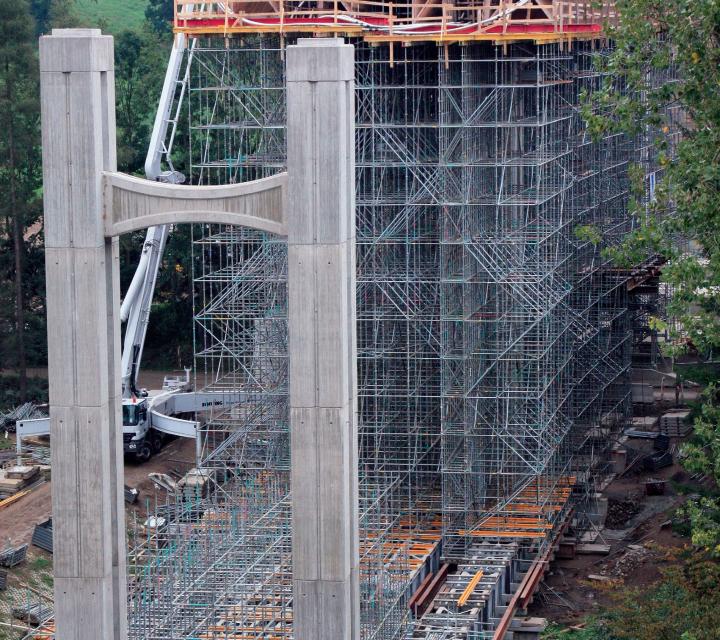

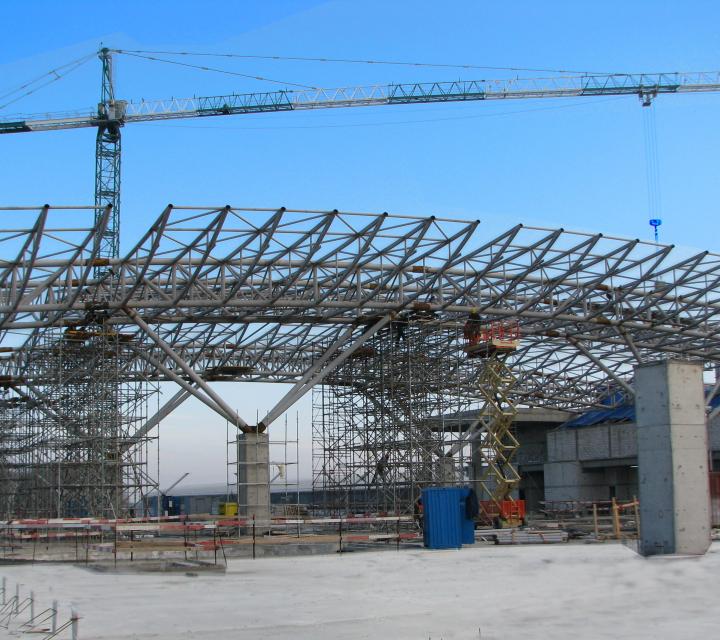

Cuplok - универсальная система для конструкций любой сложности. Используется в качестве опорных лесов для монолитных или сборных железобетонных конструкций, а также на фасадах со сложной конфигурацией.

Уникальность

Уникальный элемент конструкции Cuplok – это система чашек на расстоянии 0,5 м друг от друга, что дает возможность быстро и прочно соединить поперечники во всех направлениях и под любым углом.

Скорость

От 250 до 300 м кв. фасадных лесов для 4 рабочих за смену, от 8 до 13 м куб. опорных или рабочих лесов для 1 рабочего за час.

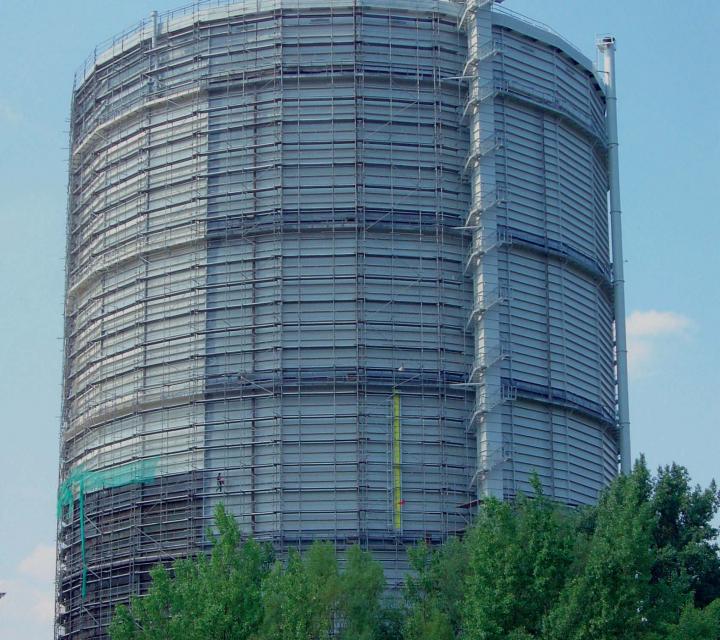

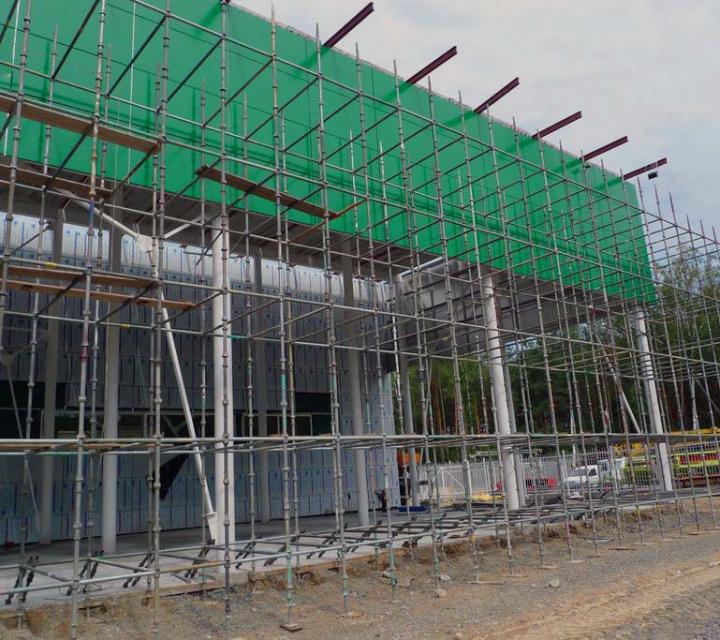

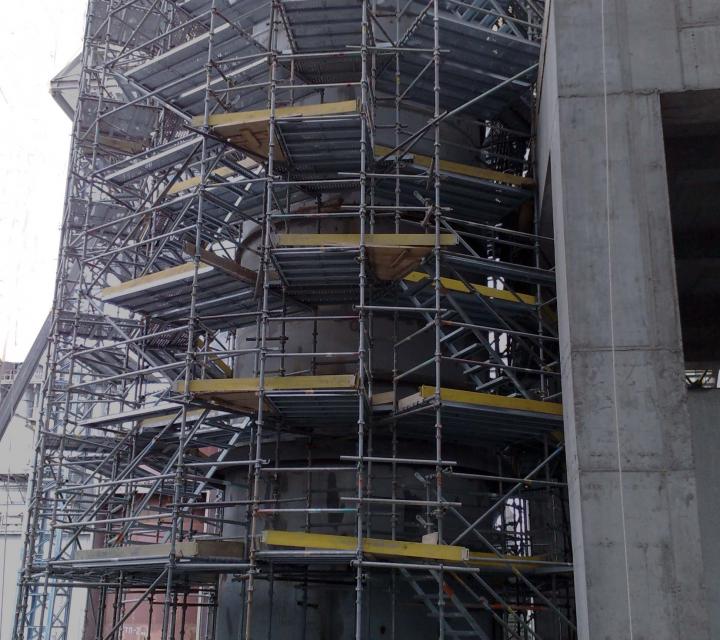

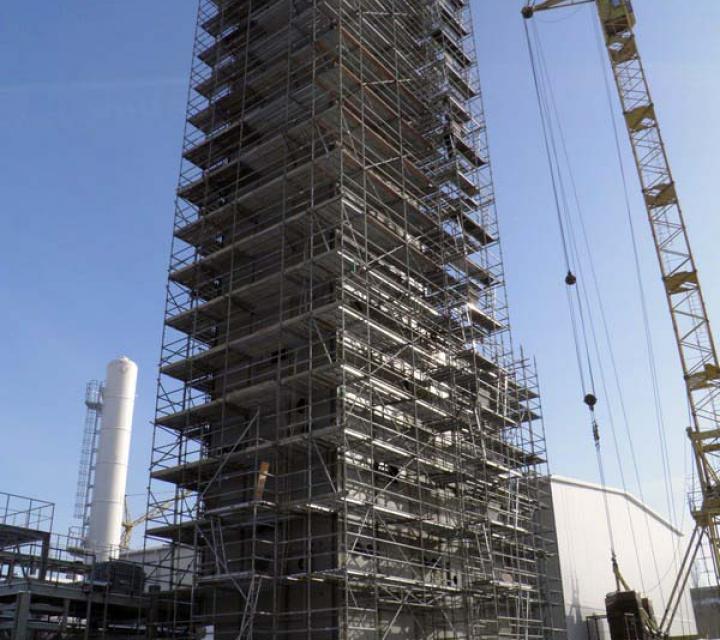

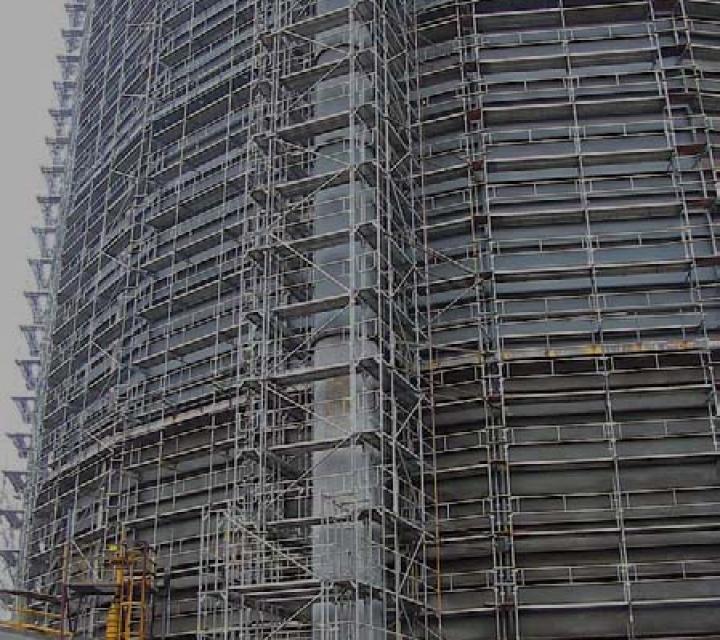

В качестве фасадных лесов систему CUPLOK применяют как на простых прямых фасадах, так и на фасадах со сложной конфигурацией, а также на закругленных фасадах. Систему CUPLOK можно использовать в качестве опорных лесов для монолитных или сборных железобетонных конструкций, для создания обширных рабочих платформ, передвижных или лестничных башен.

Система CUPLOK состоит из вертикальных стоек, горизонтальных перекладин, диагональных связей, регулируемых пяток, корон и прочих аксессуаров.

Конструкции монтируются как отдельные элементы, которые соединяются между собой с помощью специальных узловых элементов в вертикальном и горизонтальном направлении.

Благодаря уникальному методу соединения стоек и горизонталей при помощи специального фиксатора, ассортименту компонентов и их размерам система представляет собой комплексное решение потребностей в сфере строительных лесов и опорных систем.

Система CUPLOK производится из строительной стали S355 (горячая оцинковка), описанной в Евронорме EN10025. Минимальный предел текучести 355МПа, минимальный предел прочности 510МПа. На 20% легче традиционной стали.

Нагрузка на стойку до 74 кН благодаря жесткости соединительного узла и использованию высокопрочной стали. При этом профиль трубчатых деталей такой же, как и у стандартных лесов. Несущая способность не зависит от высоты конструкции: высота рабочих лесов до 100м, опорных – до 20 м.

Технические характеристики модульных лесов CUPLOK:

Стойки

С наконечником: 100 | 200 | 300 см

без наконечника:  100 | 130 | 180 см

Соединение Интервал 50 см | 4 точки в узле
Коррозиестойкость Горячая оцинковка
Типы платформ Стальные платформы | деревянные щиты
Нагрузка до 74 кН на стойку
Способ применения Фасады | Массив | Вышка | Лестничный марш | Мобильная вышка | Опора

Уникальный элемент конструкции Cuplok – это система чашек на расстоянии 0,5 м друг от друга, что дает возможность быстро и прочно соединить поперечники во всех направлениях и под любым углом. Уникальность стык-чашки состоит еще и в том, что данная система может выдерживать моменты изгиба. Соединение производится одним ударом молота, что очень удобно.

Система быстрого соединения элементов приводит к снижению затрат и времени на монтаж. От 250 до 300 м кв. фасадных лесов для 4 рабочих за смену, от 8 до 13 м куб. опорных или рабочих лесов для 1 рабочего за час.

В равной степени подходит как конструкция для поддержки, так и для доступа. Подходит для фасадов сложной геометрии.
