Опорная система ID 15

Инструкция по сборке

Хотите узнать стоимость аренды?

Прочность

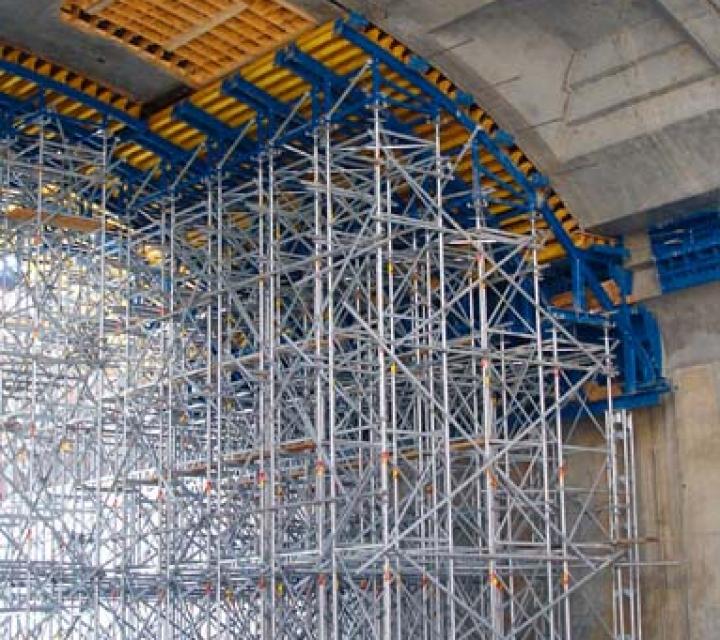

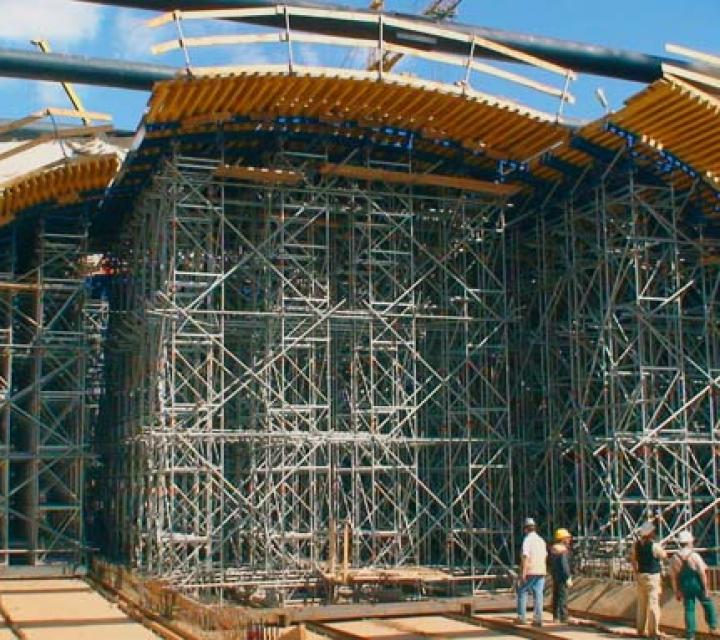

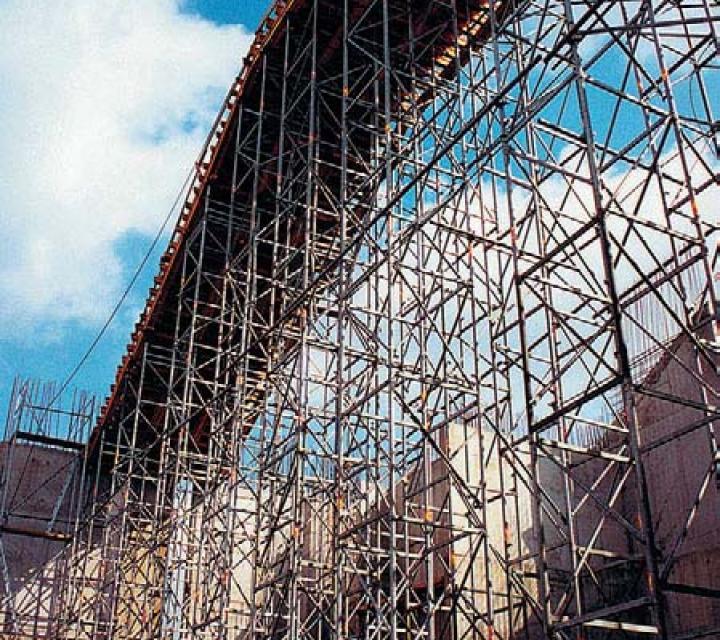

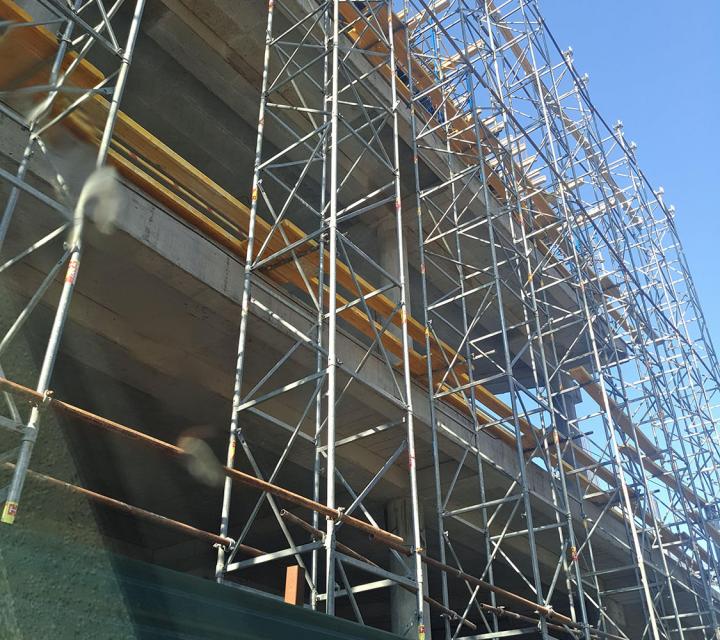

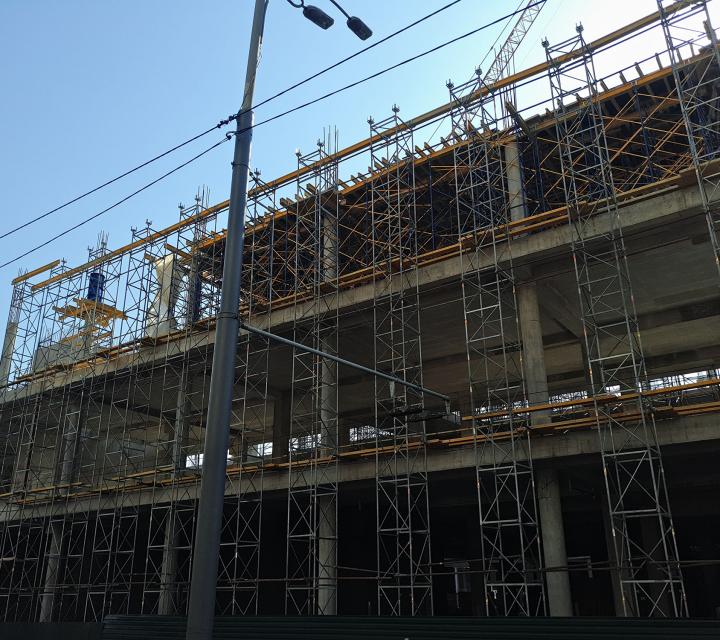

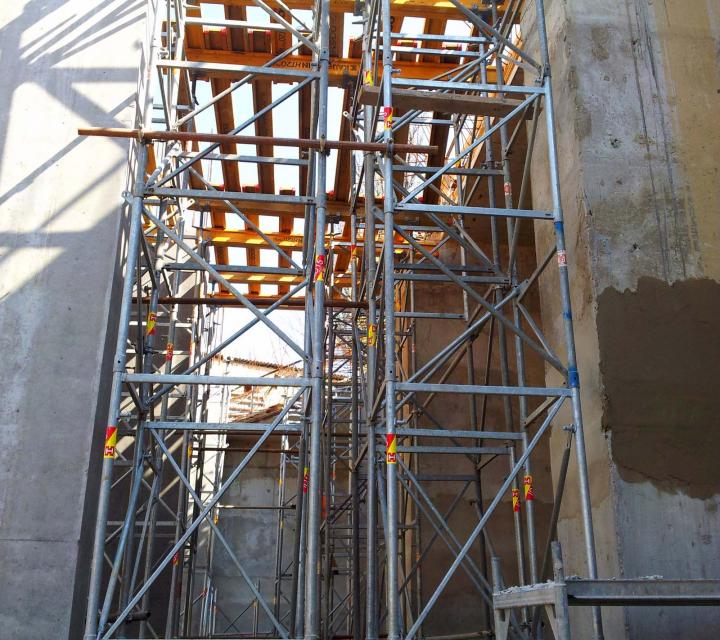

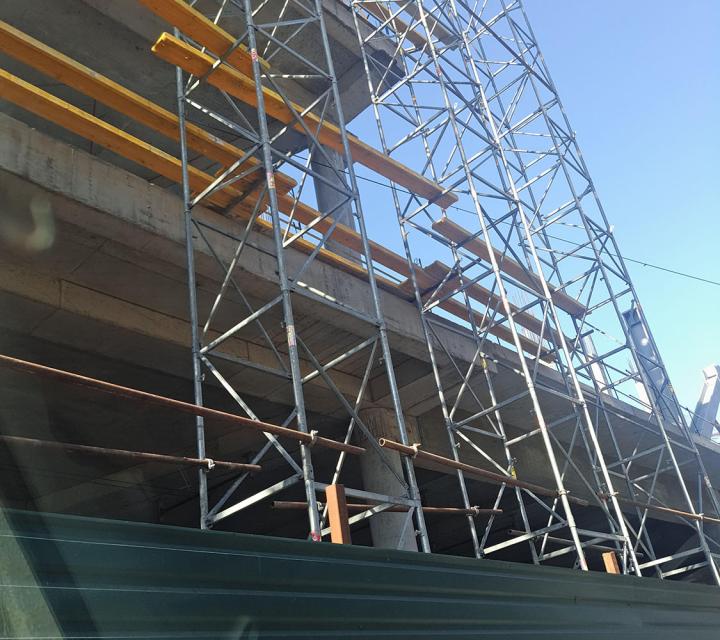

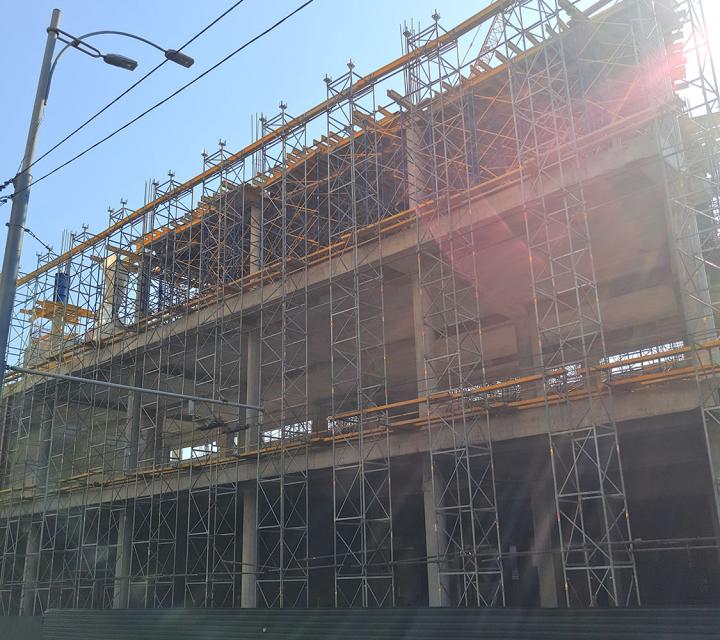

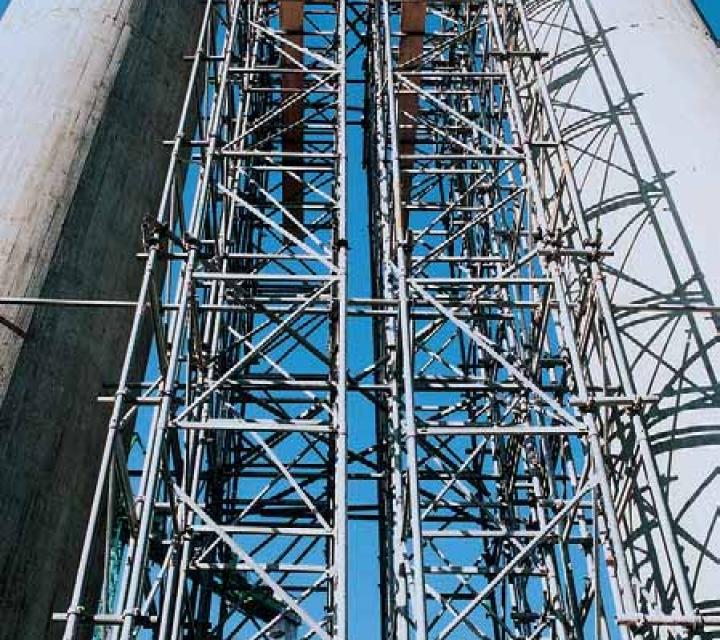

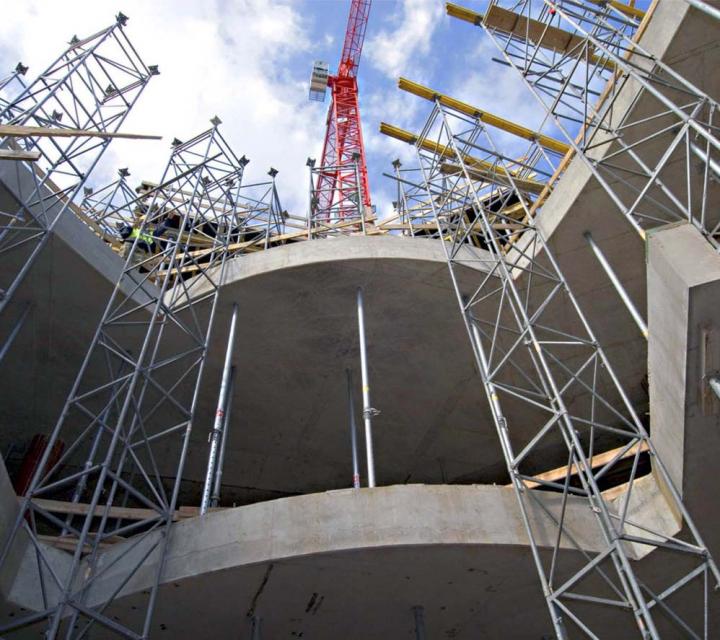

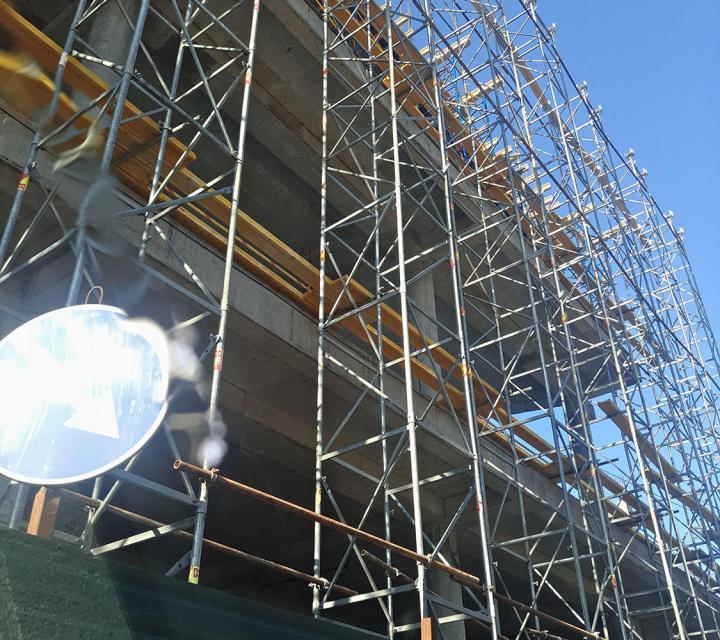

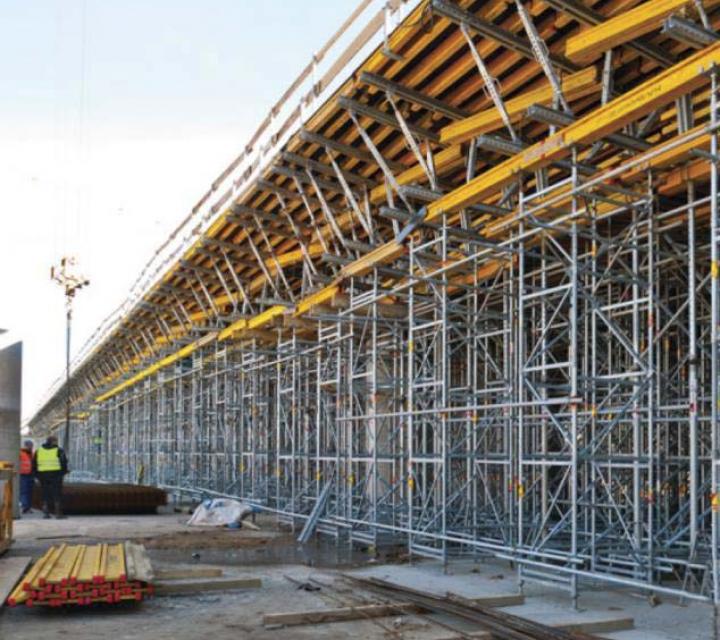

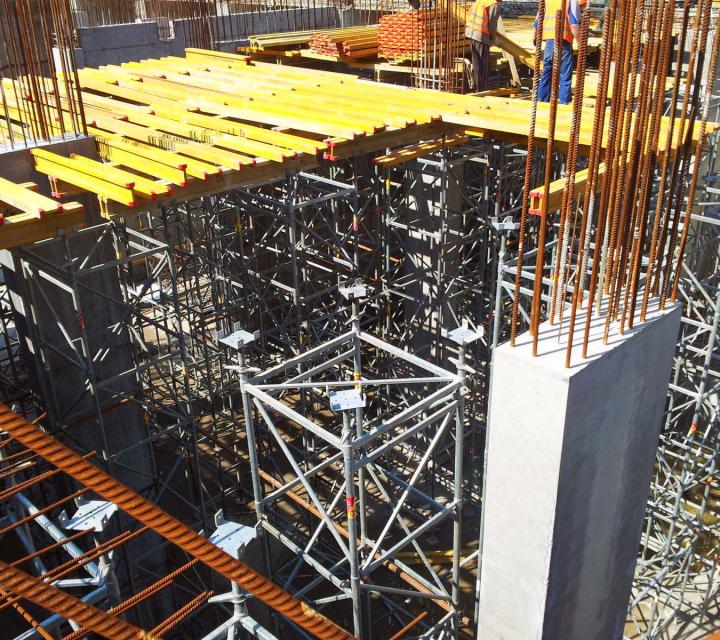

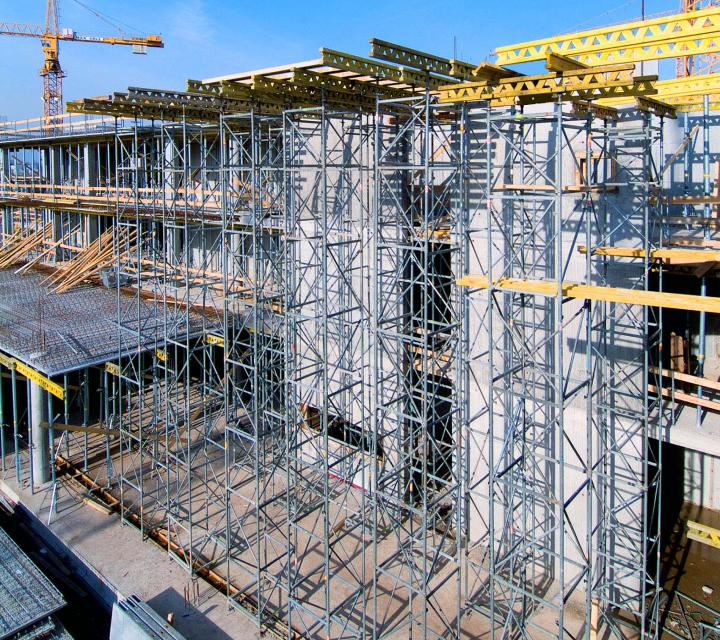

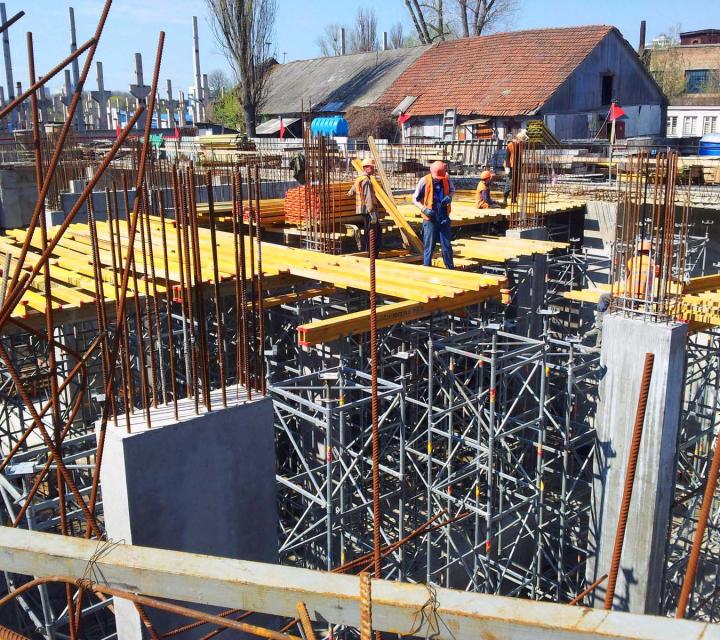

Опорная система ID 15 способна выдерживать нагрузки до 200 кН на одну вышку. Используется в строительстве мостов и туннелей, а также для перекрытий с большой высотой.

Универсальность

Опорная система ID 15 представляет собой несущую башенную опору с размерами 1х1 м в горизонтальной проекции. Всего шесть различных компонентов позволяют соорудить башню любой требуемой высоты

Скорость

Конструкция отдельных элементов обеспечивает проведение монтажа башен в горизонтальном положении. Благодаря этому могут быстро собираться башни большой высоты.

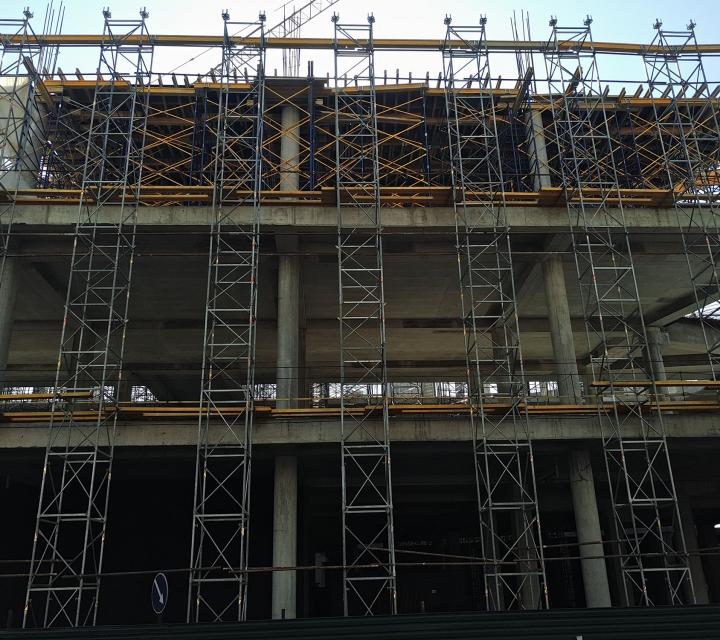

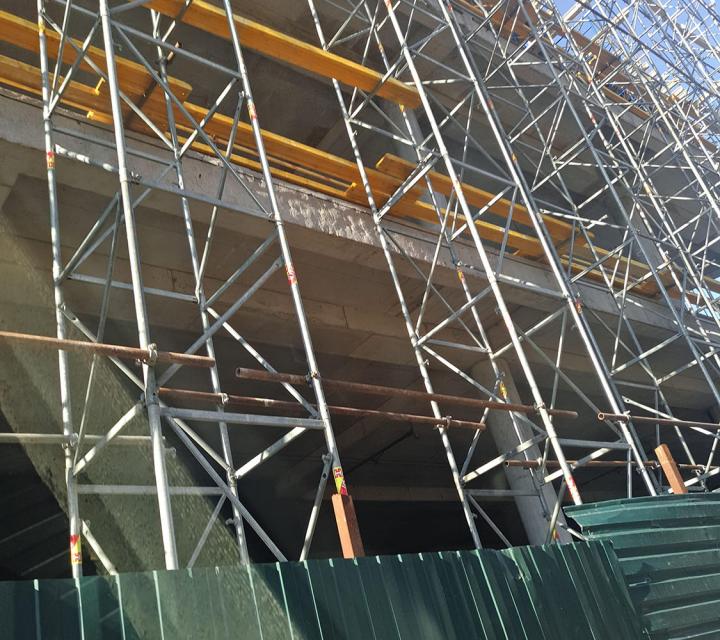

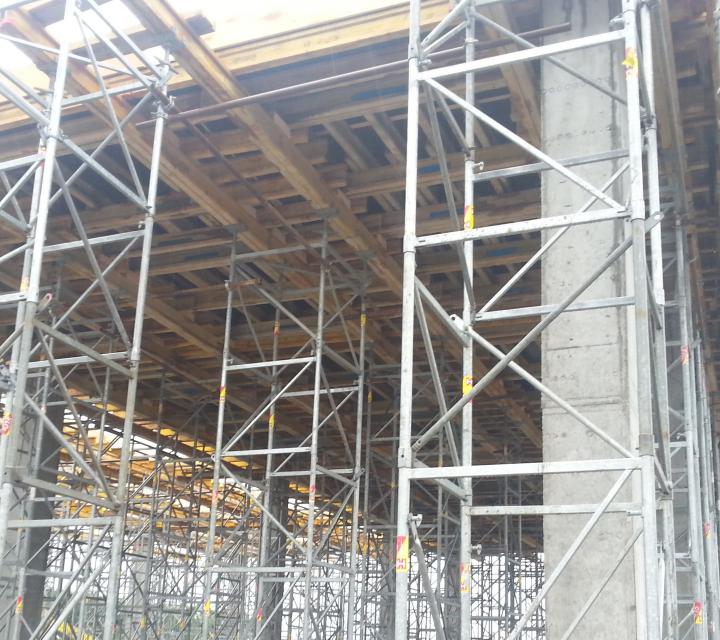

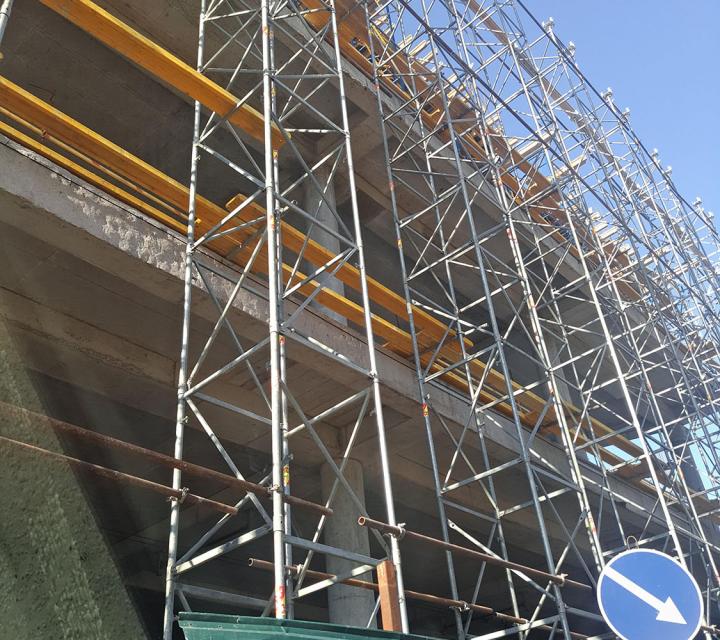

Рамная система опорных башен ID 15 представляет собой несущую башенную опору с размерами 1,0 м × 1,0 м в горизонтальной проекции. Опорная система ID 15 способна выдерживать нагрузки до 200 кН на одну вышку. Используется в строительстве мостов и туннелей, а также для перекрытий с большой высотой.

Всего шесть различных компонентов позволяют соорудить башню любой требуемой высоты и обеспечивают простоту и высокую скорость монтажа, а благодаря малому весу деталей можно на начальных этапах монтировать без крана.

В зависимости от высоты башенные опоры собираются из рам 100 и 133 и дополнительных элементов. Башни могут сооружаться произвольной высоты, поскольку 33-сантиметровый зазор регулируется ходом винтов корон и домкратов. Масса с учетом винтовых корон и домкратов составляет примерно 44 кг/пог.м по высоте. Шарнирно закрепленные опорные пластины винтовых корон и домкратов обеспечивают наклоны башен до 6%. Общий диапазон регулирования винтов составляет 59,8 см, типовые испытания проведены с учетом уменьшенного вытяжения винтов (49,7 см). Благодаря установке стандартных рам с поворотом на 90° при переходе к каждому следующему ярусу обеспечивается равномерная жесткость башенных опор на всех вертикальных уровнях.

Интегрированные клиновые затворы обеспечивают прочное соединение рам в местах стыков. Стойки выполнены из труб Ш 48,3 мм, что позволяет для реализации связей использовать любые распространенные соединительные элементы каркасов. Высота башни не ограничивается, если на определенных расстояниях формируются жесткие анкерные связи. Соответствующие расстояния определяются исходя из высоты опоры на основании расчетной диаграммы.

Технические характеристики опорной системы ID 15:

Габариты основания  100х100 см
Высота рам 100 | 133 см
Рабочая высота от 1,42 м до 20,1 м (больше 12,76 м необходим статистический расчет)
Средний вес 42 кг на 1 м высоты
Максимальная нагрузка 200 кН на вышку (50 кН на ногу)
Соединение Быстроразъёмный механизм
Коррозионная защита   Полная горячая оцинковка
Совместимость Н20 деревянные балки | R24 деревянные балки | стальные профили
Время сборки 0,34 ч на 1 м высоты

Всего шесть элементов необходимо для набора любой высоты. Преимущество в скорости монтажа, отсутствие теряемых малых деталей и необходимости применения крана на начальной стадии монтажа.

Экономия времени благодаря одно массовой сборке с использованием быстро разъёмного соединения. Самый тяжелый элемент - рама 133 весом 19,1 кг.

Большая несущая способность (до 200 кН на башню) при основании вышки всего 1 м*1 м.

Длительный срок службы благодаря полной горячей оцинковке.

Больше безопасной рабочей зоны благодаря платформам, доскам и консолям H20.
